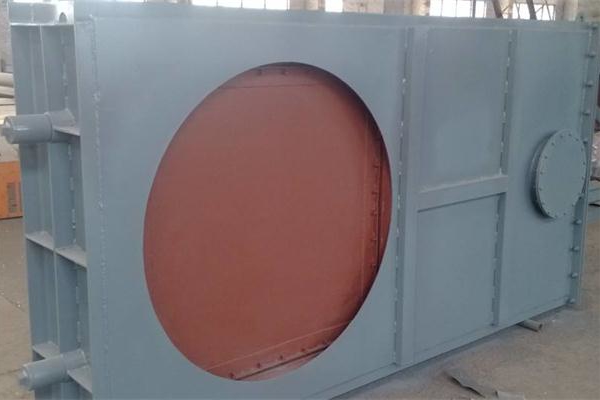

氣動隔絕門是一種新型產品，主要由門框、門座、門板、密封裝置、啟閉機構、氣缸等部分組成。門框、門座和門板均采用型腔結構，整體熱處理后精加工成形確保設備無熱變形，專用密封裝置確保門板前后無內漏軸頸處無外漏，從而實現真正意義上的100%密封。該隔絕門廣泛適用于鍋爐冷、熱風道或煙道需要關斷隔絕的場合。
        雙插板式氣動隔絕門的主要結構特點是怎樣的呢?今天我們就來詳細了解一下吧：
1、插板式隔絕門插板的啟閉驅動機構鎖緊機構設計成一體。氣動隔絕門隨設備提供一臺就地控制箱，隔絕門可現場就地操作，也可實現遠方操作控制。
2、雙插板式氣動隔絕門的插板組裝后進行整體退火處理，并對插板的密封面和門座的密封面進行車銑切屑加工。確保插板表面具有較高的平面度要求，保證關斷嚴密無泄漏。
3、經過熱處理和切屑加工的插板表面安裝有環形的封閉狀密封盤根條。密封盤根條高度可以根據插板鎖緊時密封面接觸不均勻間隙進行微量調整，直至密封嚴密無泄漏。隔絕門插板關斷后無內泄漏，設計傳動兼鎖緊機構動作對插板進行鎖緊實現隔絕門關斷零泄漏。采用使用性能非常可靠的耐高溫鎳絲碳素纖維盤根條。
4、隔絕門的插板開啟后位于另一側密閉的檢修室內。
5、氣缸設置在風道外側，且便于維護保養。氣缸活塞桿伸出門框處設計有專門的密封座，無外泄漏。
6、隔絕門插板開啟或關閉通過插板上的導輪或滾輪限制在軌導內運行，采用優化設計方案，插板移動平穩可靠。
7、插板式隔絕門可以遠距離操作或程序控制，有利于實現流程自動化。
8、氣動隔絕門的氣動裝置采用外置式限位行程開關。氣缸與隔絕門安裝調試后出廠。出廠前  已對氣動隔絕門上的外置式限位開關進行調整到位，用戶只需通入電源和氣源即能使氣動隔絕門正常動作。
9、雙插板式氣動隔絕門與管道的連接方式，有法蘭螺栓連接、插入反法蘭焊連接或直接對焊連接。
        雙插板式氣動隔絕門是我們金水萊公司設計開發的一種新型產品，它利用啟閉氣缸工作來實現門板的啟閉和鎖緊作用，從而來隔絕工作介質。該設備在高溫狀態下工作可靠、啟閉靈活、關斷嚴密（可通過密封風保證零泄漏）且強度高，剛性好，堅固耐用，是火電廠鍋爐系統中的重要輔機配套設備。
